一、概  述

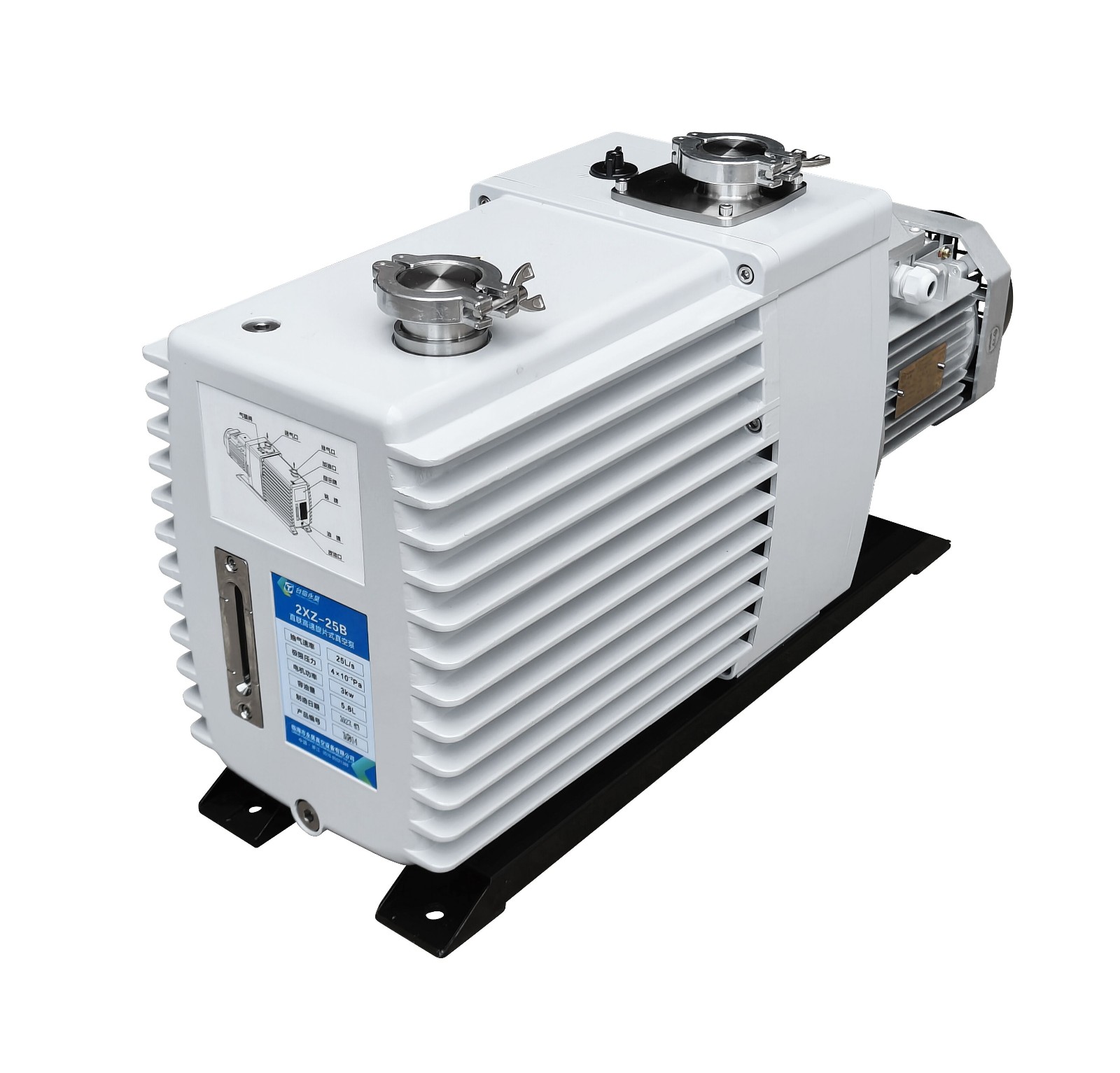

2XZ-25B泵是高轉速直聯旋片式真空泵，是零件少、高可靠性、低噪音和極高極限真空度的高性能真空泵。它是真空應用領域中最基本的真空獲得設備之一，其廣泛應用于需要獲得高、低真空環境的科研、教學、真空應用設備的配套、電子工業及半導體工業的生產線配套、彩色顯像管排氣生產線、真空冷凍干燥、分析儀器、電光源生產等需要真空環境的作業領域。

本泵可單獨使用，亦可作為各種分子泵、擴散泵、羅茨泵等高真空、超高真空系統的前級泵和預抽泵。

本泵不得用于抽除塵埃及腐蝕性、易爆性氣體；不得作為壓縮泵或輸送泵使用；且不適用于在大氣壓附近連續運轉。

本泵具有極限真空度高、噪音低、不漏油、不噴油等特點，采用防返油止逆閥系統、壓力油循環系統、方便的氣鎮閥控制等結構，并以先進的性能、可靠的質量為用戶提供優質的服務。

二、結構簡圖

     三、抽氣速率曲線

     四、技術參數

五、安裝

1. 不穩定的安裝可能造成泵的噪音加大和損傷。因此，一定要將泵安裝在水平的地方。

2. 泵安裝場地的選擇應考慮如下事項：

① 方便連接與操作；方便接線；

② 良好的通風環境；

③ 油視窗便于觀察。

3. 泵的工作環境溫度為 10℃--40℃

4. 外形及安裝尺寸
